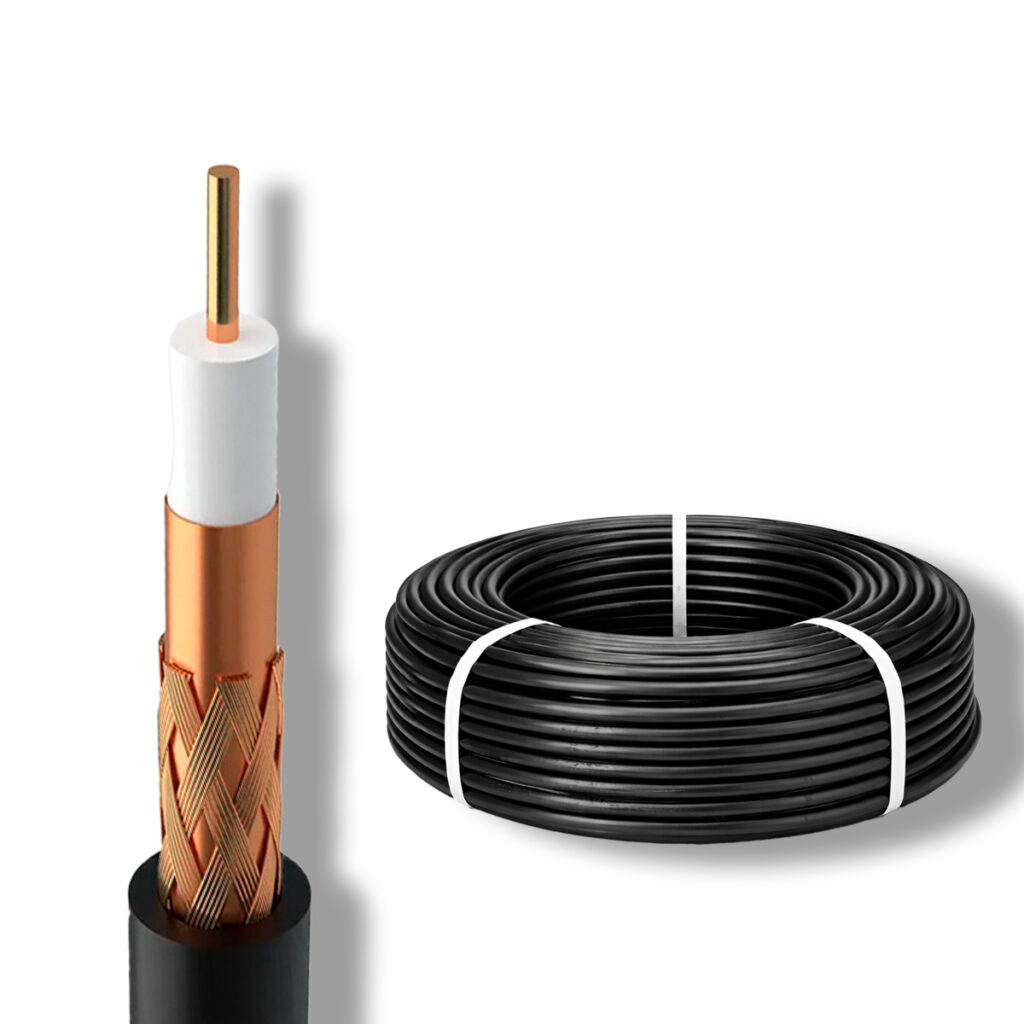

Кабель G-213/U – це супергнучкий коаксіальний багатожильний кабель, призначений для передавання радіочастотних сигналів у широкому діапазоні частот. Завдяки своїй гнучкості та міцності, він ідеально підходить для використання у складних умовах, де потрібна надійна передача сигналу з мінімальними втратами.
Конструкція кабелю:
-
Центральний провідник: Багатожильний, мідний, посріблений, діаметр 2,25 мм
-
Діелектрик: Поліетилен низької щільності, діаметр 7,2 мм
-
-
Екранування:
-
Перший шар: Оплетення з посрібленої міді, заповнення 95%, діаметр 3,6 мм
-
Другий шар: Оплетення з посрібленої міді, заповнення 94%, діаметр 4,2 мм
-
-
Зовнішня оболонка: ПВХ (низькоміграційний), діаметр 10,3 мм, стійкий до ультрафіолету та механічних пошкоджень
-
Електричні характеристики:
-
Хвильовий опір: 50 ± 2 Ом
-
Погонна ємність: 101 пФ/м
-
Ефективність екранування: ≥ 83 дБ (до 1 ГГц)
-
Робоча напруга: ≤ 2,5 кВ RMS
-
Тестова напруга: 5 кВ RMS (50 Гц, 1 хв)
-
|
Затухання (типові значення 25℃, рівень моря) |
|
|
Частота (ГГц) |
Затухання (дБ/м) |
|
0,3 |
0.29 |
|
0,6 |
0.43 |
|
0,9 |
0.54 |
|
1,5 |
0.71 |
|
1,8 |
0.79 |
|
2,1 |
0.87 |
|
2,4 |
0,94 |
Механічні характеристики:
-
Діапазон температур експлуатації: -25…+85 ºС
-
Мінімальний радіус вигину (статичний): 30 мм
-
Мінімальний радіус вигину (динамічний): 60 мм
-
Погонна вага: 53 кг/км
-
Сумісність та аналоги:
Коаксіальний кабель G-213/U входить до кабельної групи U9 і є аналогом для таких широко використовуваних ВЧ коаксіальних кабелів, як RG-400/U.
Переваги:
-
Висока ефективність екранування, що забезпечує мінімальні втрати сигналу
-
Посріблені провідники для покращеної провідності та довговічності
-
Стійкість до механічних впливів і погодних умов
-
Підходить для застосування в телекомунікаціях, радіозв’язку, антенному обладнанні
