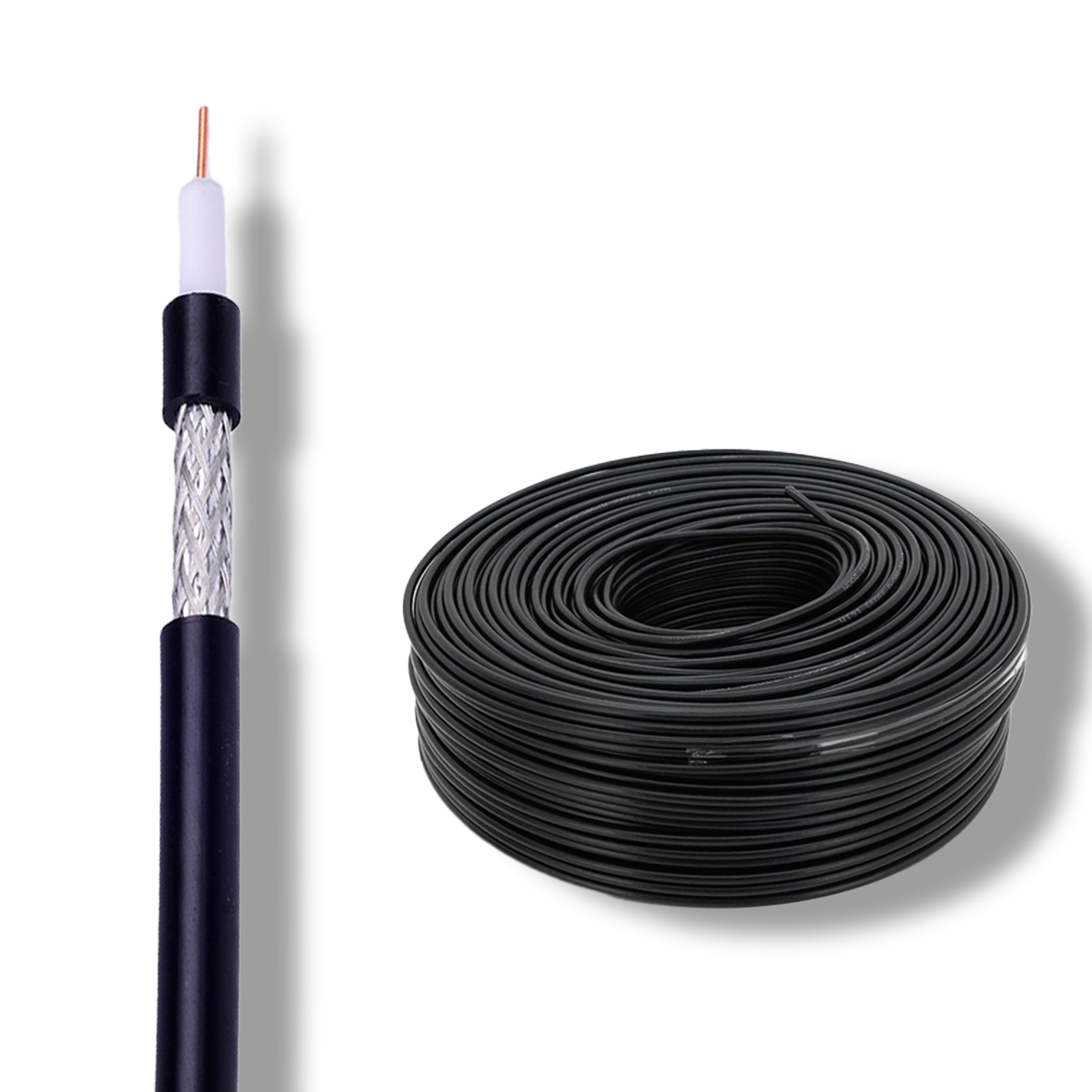

3D-FB Коаксіальний кабель бухта 200 метрів

Високочастотний коаксіальний кабель 3D-FB – це високочастотний коаксіальний кабель із хвильовим опором 50 Ом та низькими втратами. Застосовується у сфері радіозв’язку для підключення 3G/4G антен, Wi-Fi точок доступу, радіомістів, 3G/4G модемів та роутерів, підсилювачів мобільного зв’язку, репітерів, бустерів тощо. Конструктивно складається з центральної мідної моножили Ø1.05 мм, ізоляції зі спіненого поліетилену, екрану з алюмінієвої фольги та мідної обплетення, а також зовнішньої PVC оболонки чорного кольору, яка стійка до впливу ультрафіолету та низьких температур. Завдяки низьким втратам, даний кабель в рази кращий за стандартний кабель RG-58. Він забезпечує стабільну роботу до 3 ГГц і має низькі втрати у порівнянні з аналогами типу RG58. Наприклад, на частоті 1800 МГц втрати в кабелі  3D-FB будуть близько 4.5 дБ, тоді як у звичайному кабелі RG-58 втрати становитимуть близько 8 – 10 дБ. Таким чином, кабель   3D-FB в рази кращий за звичайний кабель RG-58, а завдяки відносно низькій вартості, є найкращим рішенням для підключення високочастотних радіоприладів.

Сфери застосування 3D-FB

• Антенні підключення Використовується для з’єднання антен з приймально-передавальним обладнанням на коротких відстанях.
• Wi-Fi та бездротові системи Підходить для компактних інсталяцій у мережах Wi-Fi, Bluetooth та інших бездротових технологіях.
• GSM/LTE обладнання Використовується у мобільних системах зв’язку, підсилювачах сигналу та базових станціях для коротких трактів.
• Радіоаматорські RF-з’єднання Популярний серед радіоаматорів для компактних та мобільних установок.
• Компактні стаціонарні інсталяції Застосовується там, де важливі невеликий діаметр кабелю та акуратний монтаж.
• Військове використання з підвищеною щільністю екранування та стійкістю до ультрафіолету й механічних навантажень, що робить кабель придатним для польових умов.
• Виготовлення пігтейлів з малими втратами сигналу.

Важливі нюанси використання

• Короткі тракти: оптимальний для довжин до кількох метрів, де втрати сигналу мінімальні.
• Гнучкість: легко прокладається у вузьких каналах та корпусах обладнання.
• Військові модифікації: підвищена стійкість до вологи, ультрафіолету та механічних навантажень.
• Обмеження: для довгих ліній (>10 м) краще використовувати товстіші кабелі серії 5D/7D/8D-FB.

Основні переваги 8D-FB

Порівняння кабелів 3D-FB та RG-223U  PDF

Технічні характеристики кабелю 3D  PDF

Висновок

Кабель 3D-FB — це кабель для коротких високочастотних трактів, де важлива гнучкість та компактність. Для довгих ліній (>10 м) або роботи на частотах понад 2 ГГц краще використовувати товстіші кабелі серії 5D-FB чи низьковтратні LMR

Це може бути побудова антенних ліній, систем підсилення сигналу, ретрансляторів, професійних телекомунікаційних трактів, FPV-комплексів та інших рішень, що працюють у широкому діапазоні частот до 2 ГГц., або виготовлення пігтейлів.

Рекомендуємо для монтажу роз’єми N Type maile/female

Можливе виготовлення кабельних збірок або пігтейлів будь-якої довжини з необхідними типами роз’ємів за технічним завданням.
