Антенна “Паук” предназначена для усиления приема и передачи сигнала портативной радиостанции, и как следствие увеличения качества и дальности связи. Это достигается за счет выноса антенны вверх (на 5-15 метров) и, как следствие, для увеличения прямого направления радиосвязи по приему и как следствие улучшения принимающего сигнала, аналогично по направлению радиосвязи по передаче сигнала.
Антенна разработана по требованиям и использованию силовыми структурами, выполнена из гибких элементов, что позволяет при передвижении или активных действиях ее составлять. Отлично зарекомендовала себя при работе в полевых условиях при выполнении боевых задач в разных погодных условиях, в условиях сложного рельефа (перепады высот), плотных лесопосадок и др. Значительно (в 2-3 раза) увеличивается дальность радиосвязи для портативных радиостанций разных производителей.
Антенна может подвешиваться на любые высоты (крыши домов, деревья, столбы, башни и др.). Удобно в пользовании, когда необходимо обеспечить радиосвязь с укрытием (блиндажи, землянки, окопы, подвалы и др.), в этом случае антенная разворачивается извне, тем самым обеспечивается и безопасность личного состава и надежная связь.
Электрические характеристики:
- Тип: штыревая антенная 1/4 λ
- Рабочий диапазон от 136 МГц до 174 МГц от 400 МГц до 470 МГц
- Входное сопротивление: 50 Ω
- Диаграмма направленности в горизонтальной плоскости: 360° (круговая)
- Поляризация: вертикальная
Механические характеристики:
- Длина: 53 см + четыре противовеса по 53 см
- Материал: металлический трос
- Тип разъема для подключения к антенне: PL-259 female
- Тип разъема для подключения по договоренности с менеджером.
- Цвет: черный
Антенный ПАВУК предназначен для:
Увеличение дистанции и качества радиосвязи
Антенна “Паук” может увеличить максимальную дистанцию радиосвязи в среднем в 3 раза. Это означает, что связь можно поддерживать на расстоянии от 4 до 8 км дальше, чем без антенны. Поднятие антенны “Паук” на 7 метров может удвоить покрытие радиосвязью на относительно ровной местности. Использование антенн “Паук” на обоих концах связи может увеличить покрытие радиосвязью в 3 и более раза.
Защиты личного состава
Антенна “Паук” может быть установлена снаружи укрытия, чтобы обеспечить связь для находящихся внутри бойцов. Это позволяет бойцам оставаться в безопасности, не исходя из укрытия для того, чтобы связаться с другими.
Антенна изготовлена из гибких элементов, что позволяет во время передвижения или активных действий ее составлять. Прекрасно зарекомендовала себя во время работы в полевых условиях во время выполнения боевых задач в разных погодных условиях, в условиях сложного рельефа (перепады высот), плотных лесопосадок и т.д.
Антенна может подвешиваться на любые высоты (крыши домов, деревья, столбы, башни и др.). Удобна в использовании, когда необходимо обеспечить радиосвязь с укрытиями (блиндажи, земляники, окопы, подвалы и др.).
Антенны:
- подходит ко всем радиостанциям
- высокая скорость монтажа/демонтажа
- высокая компактность при транспортировке
- нетребовательность к условиям использования и транспортировки: ничего не согнется и не сломается.
ВНИМАНИЕ!
Эффективная полоса работы антенной составляет около 12-14 МГц. При заказе антенн укажите диапазон используемых вами частот и мы изготовим антенну под ваши задачи.
Для более эффективной работы рекомендуется выполнить подрезку основной антенны согласно графику (таблица 1) на определенную частоту работы. Допустимые значения КСО колеблются от 1 до 1,5. Чем ближе значение к 1, тем эффективнее ваша антенная передача.
Для более эффективной работы рекомендуется выполнить подрезку основной антенны и противовесов по графику и таблице (есть в инструкции) на нужную частоту работы.
Антенный ПАВУК имеет длину: 54 см + четыре противовеса по 53 см. Коаксиальный антенный кабель ВЧ – 5 м входит в стоимость. Антенна имеет круговую диаграмму направленности. Излучающие элементы помещены в термоусадку. Для соединения антенны с кабелем использован разъем UHF PL-259 (гнездо). Все модели комплектуются универсальной крепежной петлей.
Для соединения антенны с портативной или автомобильной рацией используются соответствующие разъемы. После заказа менеджер уточняет, какой разъем вам нужен. Если нужен запасный кабель либо вторая конфигурация – согласитесь с нашим менеджером.

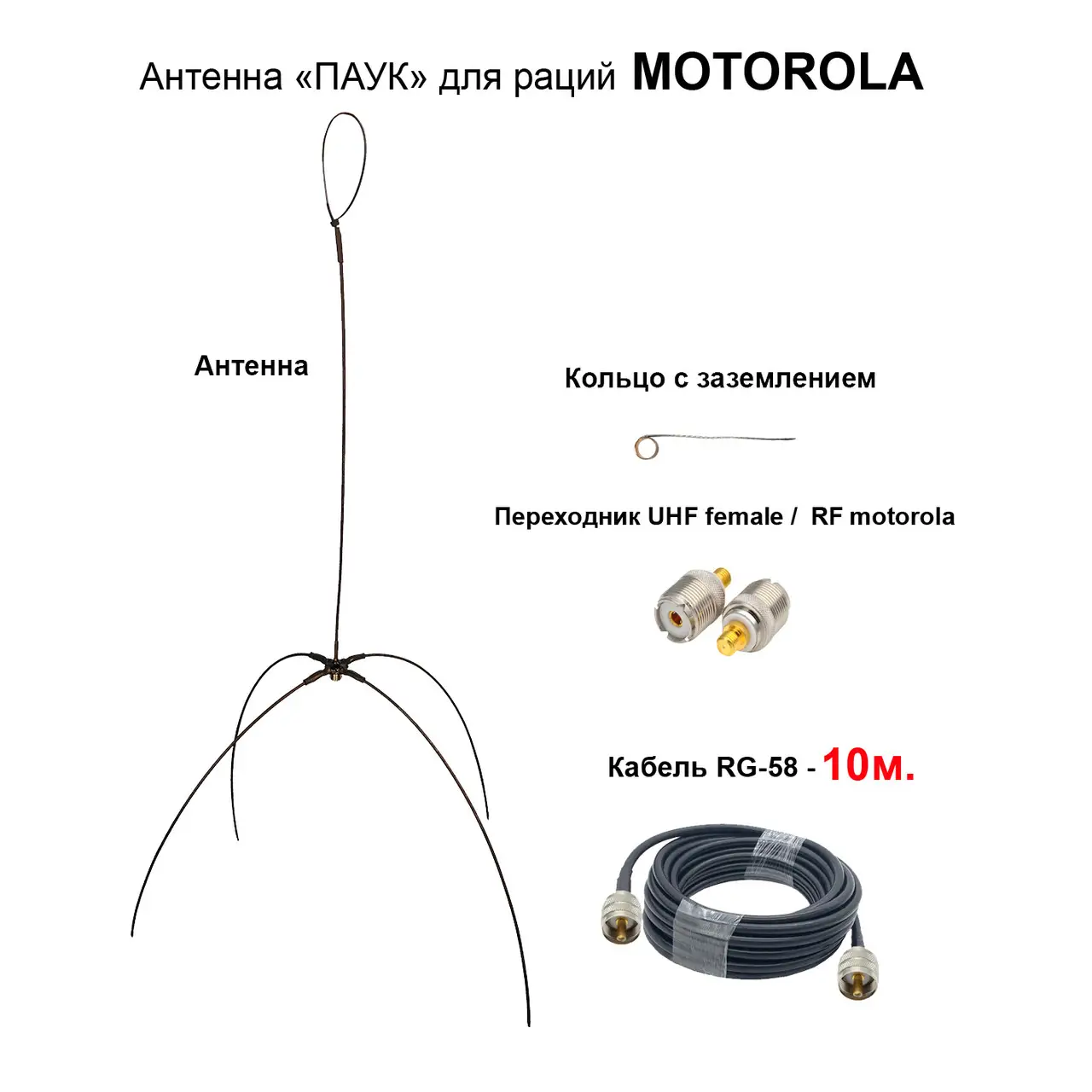

Комплектация антенной
- Антенна ПАВУК
- Кабель 10 м с разъемами для подключения к антенне и соответствующей рации.
- Инструкция по подключению
