Коаксиальний кабель LMR 400 – аналог коаксиальних кабелів RG-8, RG213, RG214, Belden H1000, 7810A, LDF 1-50. LMR 400 рекомендований більшістю виробників бездротового обладнання (радіорелейного обладнання, WiMAX, BWA, LMDS систем).
Основні переваги коаксіального кабелю LMR 400
- Низькі втрати: LMR 400 мають менші втрати, ніж кабелі типу RG8/RG213. Це досягається завдяки використанню спіненого діелектрика із закритими порами та суцільному екрануванню алюмінієвою стрічкою.
- Захист від несприятливих погодних умов: зовнішня оболонка із стійкого до ультрафіолету чорного поліетилену робить коаксіальний кабель LMR 400 міцним та стійким до будь-яких впливів довкілля. Версія DB містить усередині обплетення спеціальний водозахисний матеріал, що оберігає кабель від проникнення вологи та корозії у несприятливих умовах навколишнього середовища навіть при невеликих пошкодженнях зовнішньої оболонки. Кабель випускається з різними типами зовнішньої оболонки, що дозволяє використовувати його всередині та поза завданнями.
- Екранування: Суцільний зовнішній екран із привареної до спіненого діелектрика алюмінієвої стрічки забезпечує екранування більше 90 дБ (взаємна ізоляція спільно прокладених кабелів більше 180 дБ) та чудову стійкість до перешкод (на вході і на виході) коаксіальних кабелів.
- Фазова стабільність: монолітна структура та спінений діелектрик коаксіальних кабелів серії LMR забезпечує чудову стабільність фазового зсуву як при зміні температури, так і при згинанні. Використання спіненого діелектрика забезпечує чудову фазову стабільність, порівнянну з твердим діелектриком та діелектриком з повітряним прошарком.

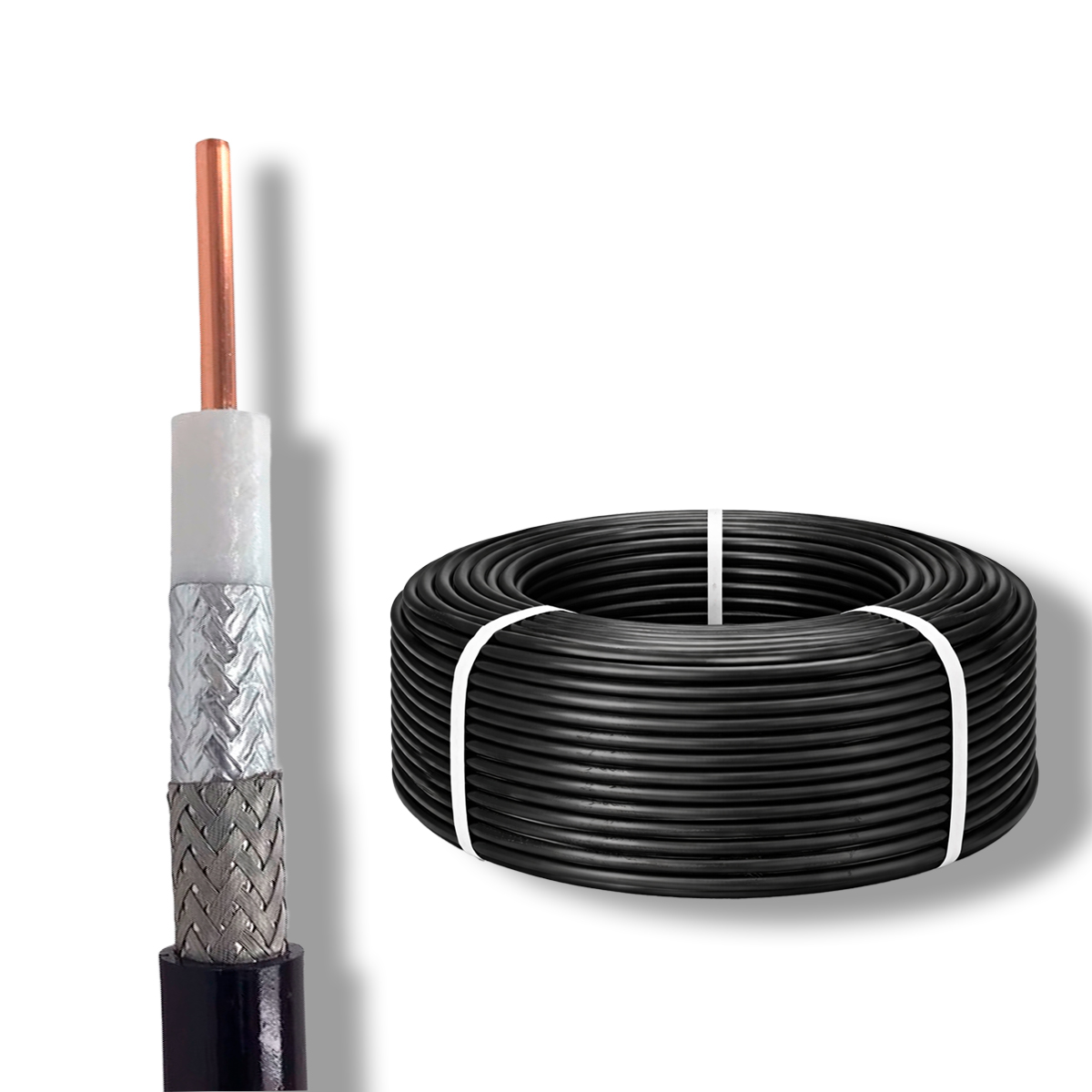

Конструкція гнучкого коаксіального кабелю LMR 400:
| Элемент |
Материал |
Диам. мм |
| Внутрішній провідник |
Суцільна BCCAI |
1.78 |
| Діелектрик |
Вспінений поліетилен |
7,24 |
| Наружный проводник |
Алюмінева стрічка |
7,39 |
| Обплетення |
Луджена мідь |
8,13 |
| Стандартна оболонка |
Чорний поліетилен |
10,29 |
|
Температурний діапазон для гнучкого коаксіального кабелю LMR 400:
| Встановлення |
-40°C … +85°C |
| Зберігання |
-70°C … +85°C |
| Експлуатація |
-40°C … +85°C |
|
Електричні характеристики гнучкого коаксіального кабелю LMR 400:
| Гранична частота |
16.2 ГГц |
| Швидкість розповсюдження сигналу |
85 % |
| Напруга, що витримується (пост.струм) |
2500 В |
| Пікова потужність |
16,0 кВт |
| Опір постійному струму |
|
| Внутрішній провідник ом/км |
4,56 |
| Зовнішній провідник ом/км |
5,41 |
Пробійна напруга на оболонку
(Змінний струм) |
8000 В |
| Місткість |
78,40 пФ/м |
| Індуктивність |
0,20 мікроГ/м |
| Рівень екранування |
> 90 dB |
| Стабільність фази |
< 10 ppm/°C |
|
Згасання в гнучкому коаксіальному кабелі LMR 400:
| Частота МГц |
Згасання
dB/100 м |
Передається потужність
кВт |
| 30 |
2,2 |
3,30 |
| 50 |
2,9 |
2,60 |
| 150 |
5,0 |
1,50 |
| 220 |
6,1 |
1,20 |
| 450 |
8,9 |
0,83 |
| 900 |
12,8 |
0,58 |
| 1500 |
16,8 |
0,44 |
| 1800 |
18,6 |
0,40 |
| 2000 |
19,6 |
0,37 |
| 2500 |
22,2 |
0,33 |
|
Механічні характеристики кабелю LMR-400
Діапазон температур монтажу: -25…+70 o
Діапазон температур експлуатації: -40…+85 o
Мінімальний радіус вигину: 25,4 мм
Радіус повторного вигину: 101,6 мм
Пакування та маркування
На кабель нанесено маркування LMR-400 50 OM
Кабель надійно запакований. Норма упаковки (бухтами) – 100м. та 200м.
За запитом можлива вирізка кабелю LMR-400 меншими довжинами.
