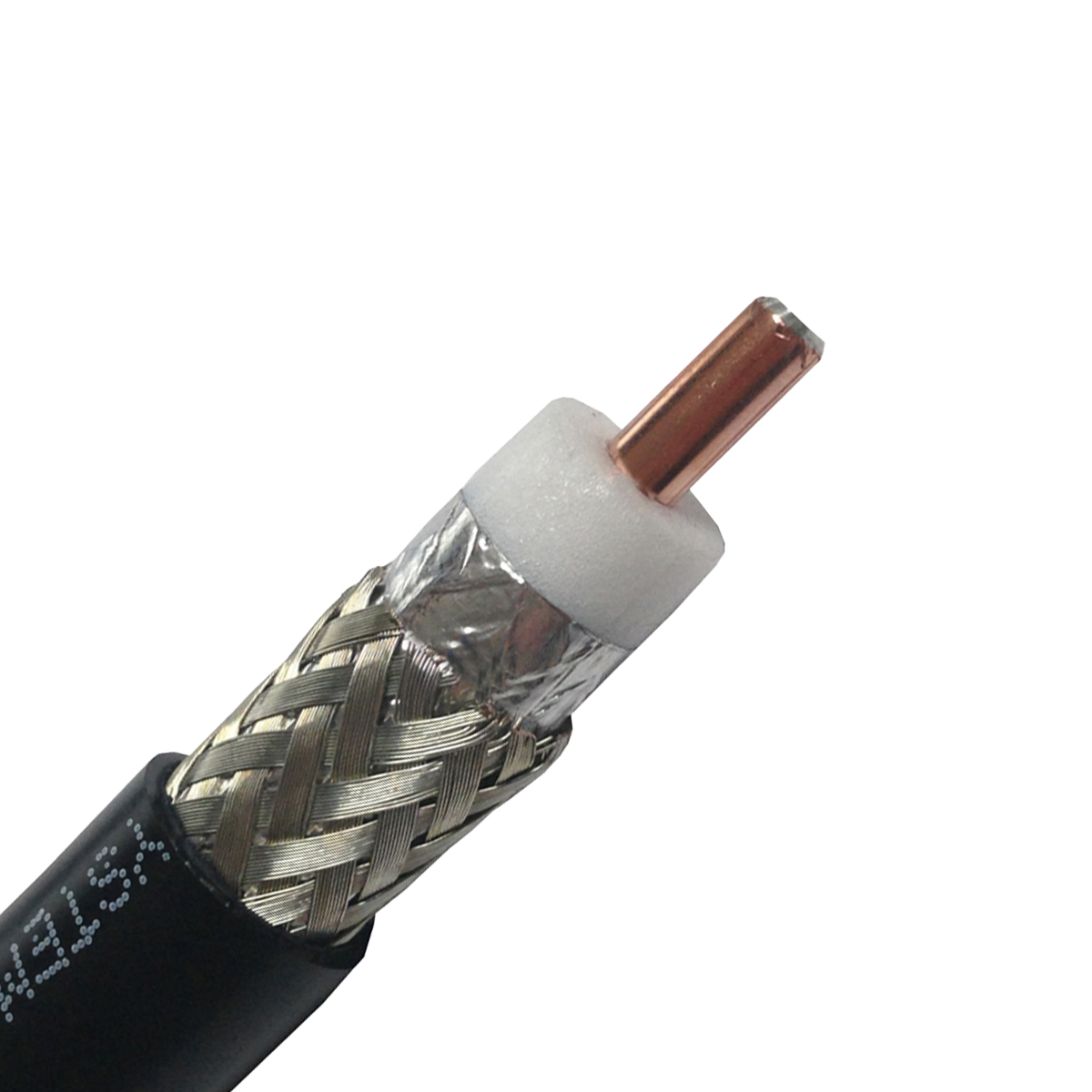

Конструктивно кабель SLR-600 складається з:
– Цілісна центральна жила діаметром 4,3 мм з алюмінієвого дроту з мідним покриттям
– внутрішній діелектрик зі спіненого поліетилену діаметром – 11,5 мм.
– перший екрануючий шар із алюмінієвої фольги діаметром – 11,6 мм.
– другий екрануючий шар – обплетення з 85% заповненням із лудженої міді діаметром – 11,7 мм.
– Зовнішня захисна оболонка з поліетилену (PE) діаметром 14.7 мм
| Електричні характеристики |
|
| Хвильовий опір кабелю |
50 Ом |
| Ємність |
76 пФ/м |
| Швидкість |
87% |
| Випробування іскрового розряду оболонки |
8000 Vrms |
| Робоча частота |
6 ГГц |
| Частота зрізу |
10.2 ГГц Макс. |
| Ефективність екранування |
>90 дБ |
| Механічні та екологічні характеристики |
|
| Вага |
200 г/м |
| Радіус вигину |
38.1 мм |
| Міцність на стиск плоскою плитою |
1.1 кг/мм |
| Міцність на розтяг |
159 кг |
| Діапазон температур |
-40 ~ +80 ℃ |
| Затухання (Типове значення при 25℃ & рівні моря) |
|
| Частота (МГц) |
Затухання (дБ/м) |
| 50 |
0.02 |
| 150 |
0.03 |
| 900 |
0.08 |
| 1800 |
0.12 |
| 2500 |
0.15 |
| 3000 |
0.16 |
| 4500 |
0.21 |
| 5800 |
0.24 |
| 6000 |
0.25 |
