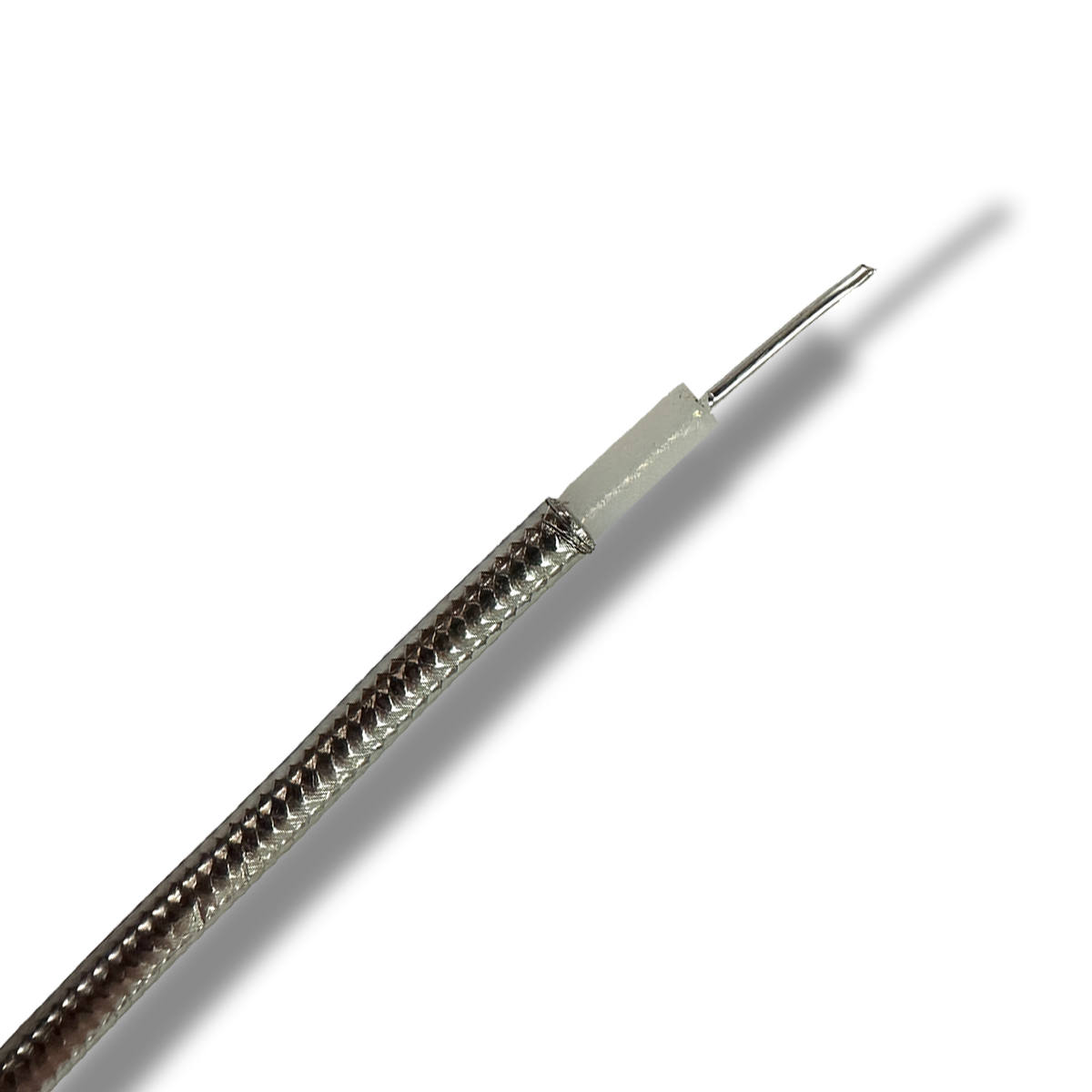

LX-50-141 – коаксіальний напівгнучкий фазостабільний кабель Ø 4.15 мм
115,00 ₴
центральний провідник: мідна посріблена жила діаметром 0.92 ±0.02 мм
діелектрик з політетрафторетилен (PTFE) діаметром 2.95 ±0.10 мм
зовнішній провідник 1: плоска обгортка зі сріблом покритої мідної стрічки діаметром 3.42 мм
зовнішній провідник 2: обплетення зі сріблом покритого мідного дроту діаметром 3.52 мм
без зовнішній оболонки
Втрати в кабелі LX-50-141 на 100 метрів (дБ):
100 МГц: ~ 15.5 дБ; 400 МГц: ~31 дБ; 1 ГГц: ~458 дБ; 3 ГГц: ~81 дБ
LX-50-141 – коаксіальний напівгнучкий фазостабільний кабель Ø 4.15 мм — напівгнучкий фазостабільний коаксіальний кабель 50 Ом діаметром близько 4,15 мм для ВЧ-з’єднань, де важливі стабільність параметрів, акуратне укладання та повторюваність характеристик. Його використовують у вимірювальних трактах, радіочастотних модулях, коротких міжблочних з’єднаннях та компактних кабельних збірках.
Напівгнучка конструкція дозволяє формувати кабель по трасі монтажу, зберігаючи форму після згинання. Для якісного результату потрібно підбирати сумісні ВЧ-роз’єми, дотримуватися мінімального радіуса вигину та не допускати багаторазового перегинання в одному місці.
Ключові моменти
- хвильовий опір: 50 Ом;
- зовнішній діаметр: приблизно 4,15 мм;
- тип: напівгнучкий фазостабільний коаксіальний кабель;
- призначення: ВЧ-збірки, вимірювання, міжблочні з’єднання, радіомодулі.
| Тип Кабелю | |
|---|---|
| Пакування | |
| Хвильовий опір |
50 Ом |
| Зовнішній діаметр |
4.15 мм |
| Діаметр центральної жили |
1.03 мм |
| Центральний провідник |
Сріблена мідь |
| Діелектрик | |
| Зовнішній провідник |
