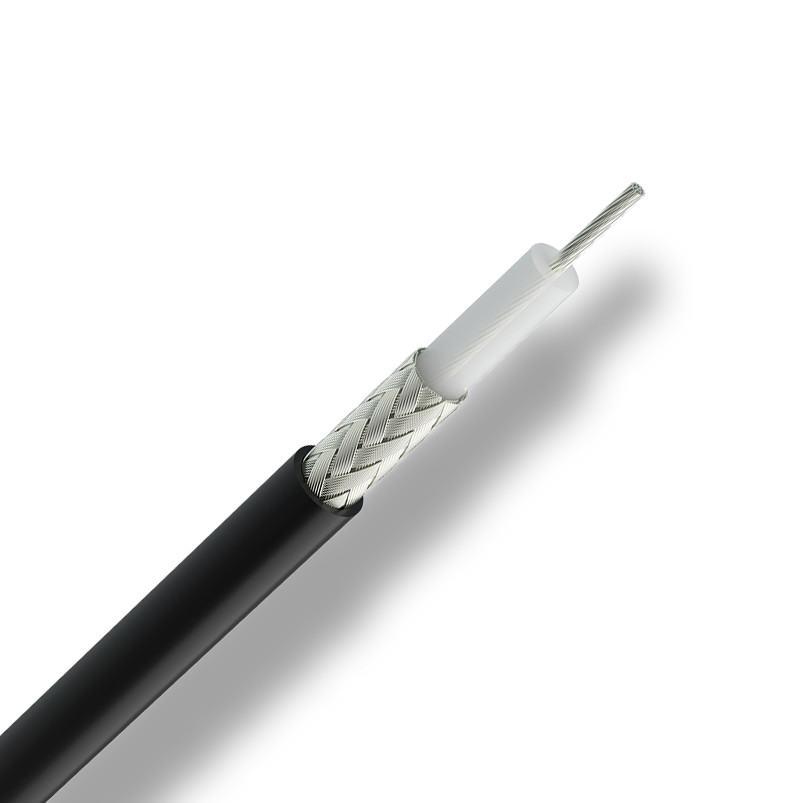

Конструкція кабелю RG-58C/U
Конструктивно кабель RG-58C/U складається з:
- багатожильний центральний провідник діаметром 0.9 мм із лудженої міді
- внутрішній діелектрик із цільного поліетилену
- зовнішній екрануючий шар – обплетення з мідних жил з 90% заповненням
- зовнішня захисна оболонка із ПВХ пластикату 4,95 мм
Електричні характеристики кабелю RG-58C/U
Хвильовий опір: 50±2 Ом
Погона ємність: 100 пФ/м
Відносна швидкість: 66%
Коефіцієнт укорочення: 1,51
Опір ізоляції при 20ºС: ≥ 5000 МОм/км
Опір постійному струму:
– Внутрішній провідник: ≤ 35,6 Ом/км
– Зовнішній провідник: ≤ 18,1 Ом/км.
Максимальна потужність на 1 ГГц: 200 Вт.
|
Затухання (Типове значення @ 25℃ & Рівень моря) |
|
|
Частота (МГц) |
Затухання (дБ/м) |
|
200 |
0.25 |
|
400 |
0.36 |
|
900 |
0.53 |
|
1800 |
0.76 |
|
2000 |
0.80 |
|
2500 |
0.96 |
|
3000 |
1.17 |
Механічні характеристики кабелю RG-58C/U (RG58)
Діапазон температур монтажу: -10…+50 o С
Діапазон температур експлуатації: -20…+60 o С
Радіус вигину: ≥5 діаметрів кабелю
Погона вага: 39,1 кг/км
Пакування та маркування
Кабель поставляється в бухтах номінальною довжиною по 100 / 200 м.
За запитом можливе нарізання кабелю RG-58C/U меншими довжинами.
